煤礦礦井水處理設備

煤礦礦井水處理設備
銷售熱線
156-5028-2386
售后服務
133-7108-1766
公司傳真
0536-2201118
微信客服

詳細描述

煤礦礦井水處理設備，將煤礦礦井水處理后作為煤礦工業用水，不僅解決了礦區缺水問題，而且充分利用了礦井水水資源，節省了地下水資源，具有明顯經濟、環境和社會益。

一、工藝說明

煤礦礦井水既是種具有行業點的污染源，又是種寶貴的水資源。目前我很多煤礦方面嚴重缺水，另方面未經處理直接外排，造成大量水資源的浪費，并且污染環境，必須要得到妥善的處理。

煤礦礦井水處理設備

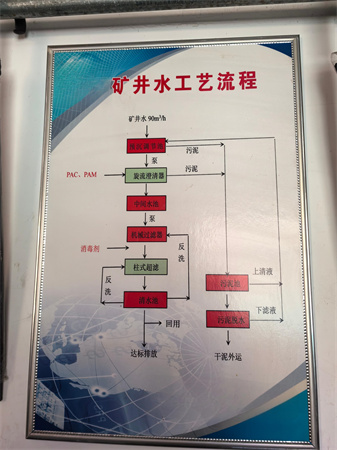

煤礦礦井水處理設備工藝說明

1. 礦井水處理設備——調節預沉池

礦井廢水從井下通過水泵提升至調節預沉池，在調節預沉池內存儲廢水，調節水量，以滿足恒量進水的需要；另一方面達到水中懸浮物初沉的目的，大大減少水中的懸浮物，降低后續處理單元負荷，通過行車刮泥機將初沉池底部污泥匯集于一處，定期排泥。

2. 礦井水處理設備——高密度沉淀器

高密度沉淀器是近幾年出現的一種以體外泥渣循環回流為主要特征的凈水新工藝，該設備集機械混合凝聚、機械強化絮凝和斜管沉淀分離為一體，在沉淀區末端設回流泵，將活性泥渣回流至絮凝反應區，從而大大改善和提高絮凝和沉淀效果，對低溫低濁水的處理表現出明顯的優勢。

3. 礦井水處理設備——多介質過濾+活性炭過濾

經高密沉淀池排出的上清液中，含有極少量的細小懸浮物，水自流入中間水池然后經中間水池提升泵依次泵至多介質過濾器及活性炭過濾器，對廢水中的細小懸浮物進一步進行過濾處理，以滿足超濾的進水水質要求。

4. 礦井水處理設備——超濾設備

超濾設備進水首*入疊片式過濾器，以保護超濾系統不受到機械性的損傷。超濾系統使用外壓式膜組件，廢水由超濾膜絲外側進入管內側，采用全量過濾方式運行，產水全部進入超濾產水緩沖池。

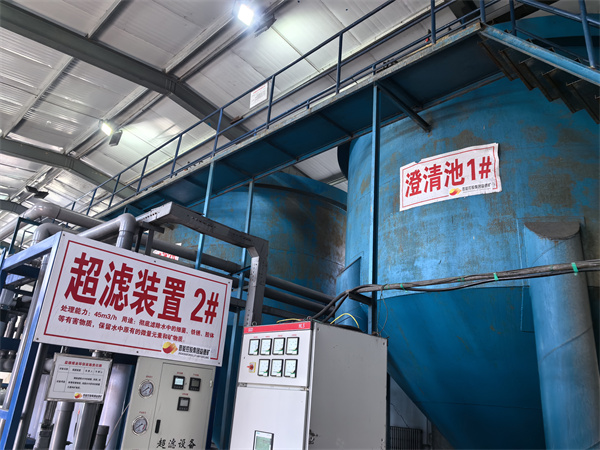

煤礦礦井水處理設備

二、煤礦礦井水處理設備的技術創造

礦井水處理自控監控系統作為主要技術創新之，可根據礦井水進水水質和水量的變化，通過PLC系統和變頻系統實現自動加藥、自動排泥、自動反沖洗和過程在線監控。

工藝技術參數可在工控機或觸摸屏上進行修改；在線監控主要包括進水和出水水質、水溫、處理流量、加藥流量、水池液位和加藥設備液位等，各液位和水泵、電動閥門等動力設備實現聯鎖控制，自動開停設備，自動報警。

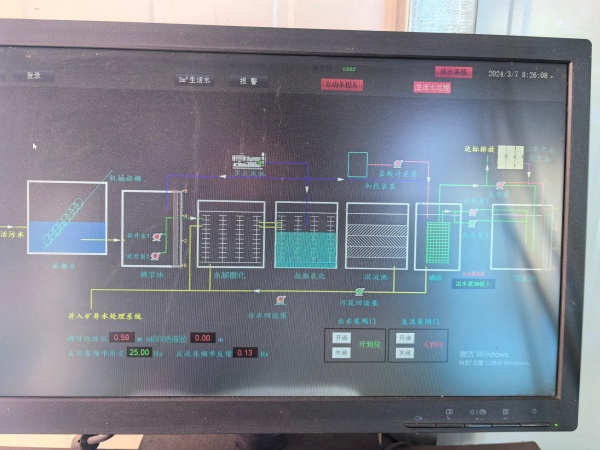

將整個處理過程中的各種運行參數以圖形及文字方式動態顯示在工控機或觸摸屏上，操作界面非常直觀。

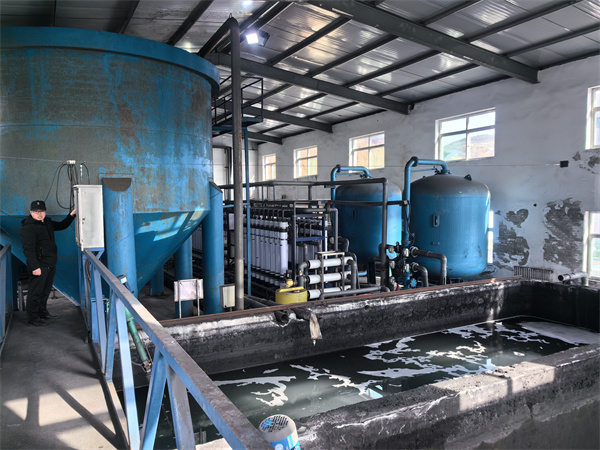

煤礦礦井水處理設備

煤礦礦井水處理設備自控清單

序號	位號	名稱	規格型號	單位	數量	備注
一	礦井水處理裝置
（1）	預處理單元
1	LIT-11-01	預沉調節池液位計	超聲波，測量范圍：0-6m，帶遠傳	套	1
2	FIT-11-01	提升泵流量計	電磁型，測量范圍：0-20m3/h，帶遠傳	套	1
3	PHIT-12-01	反應區pH計	測量范圍：0~14，帶遠傳	套	1
4	LIT-13-01A/B	濾池1液位計	超聲波，測量范圍：0-6m，帶遠傳	套	2
5	FIT-13-01	濾池反洗流量計	電磁型，測量范圍：0-150m3/h，帶遠傳	套	1
6		濾池1自控閥門
	XV-13-01A/B	進水閥	氣動蝶閥，DN80，PN6	套	2
	XV-13-02A/B	出水閥	氣動蝶閥，DN80，PN6	套	2
	XV-13-03A/B	反洗進水閥	氣動蝶閥，DN200，PN6	套	2
	XV-13-04A/B	反洗出水閥	氣動蝶閥，DN200，PN6	套	2
	XV-13-05A/B	正洗排水閥	氣動蝶閥，DN80，PN6	套	2
	XV-13-06A/B	排氣閥	氣動蝶閥，DN32，PN6	套	2
7	LIT-13-02	中間水池1液位計	超聲波，測量范圍：0-6m，帶遠傳	套	1
（2）	超濾單元
1	LIT-14-01	超濾產水箱液位計	超聲波，測量范圍：0-6m，帶遠傳	套	1
2	FIT-14-01	產水流量計	電磁型，測量范圍：0-20m3/h，帶遠傳	套	1
3	FIT-14-02	反洗總流量計	電磁型，測量范圍：0-60m3/h，帶遠傳	套	1
4	FIT-14-03	氣洗流量計	渦街型，測量范圍：0-100Nm3/h，帶遠傳	套	1
5	PT-14-01	進水壓力變送器	測量范圍：0-0.6MPa，帶遠傳	套	1
6	PT-14-02	產水壓力變送器	測量范圍：0-0.6MPa，帶遠傳	套	1
7	XV-14-01	進水閥	氣動襯膠蝶閥，DN80，PN6	套	1
8	XV-14-02	產水閥	氣動襯膠蝶閥，DN80，PN6	套	1
9	XV-14-03	反洗進水閥	氣動襯膠蝶閥，DN150，PN6	套	1
10	XV-14-04	反洗排放閥	氣動襯膠蝶閥，DN150，PN6	套	1
11	XV-14-05	錯流閥	氣動襯膠蝶閥，DN32，PN6	套	1
12	XV-14-06	正洗排放閥	氣動襯膠蝶閥，DN150，PN6	套	1
13	XV-14-07	進氣閥	氣動襯膠蝶閥，DN80，PN6	套	1
二	生活污水處理裝置
1	LIT-21-01	調節池液位計	超聲波，測量范圍：0-6m，帶遠傳	套	1
2	FIT-21-01	提升泵流量計	電磁型，測量范圍：0-10m3/h，帶遠傳	套	1
3	FIT-22-01	水解池進水流量計	電磁型，測量范圍：0-50m3/h，帶遠傳	套	1
4	LIT-22-01	循環池液位計	超聲波，測量范圍：0-6m，帶遠傳	套	1
5	FIT-24-01	二沉池污泥回流泵流量計	電磁型，測量范圍：0-5m3/h，帶遠傳	套	1
6	FIT-24-02	中間水池2提升泵流量計	電磁型，測量范圍：0-15m3/h，帶遠傳	套	1
7	LIT-25-01	中間水池2液位計	超聲波，測量范圍：0-6m，帶遠傳	套	1
8	PHIT-26-01	反應區pH計	測量范圍：0~14，帶遠傳	套	1
9	LIT-26-01	濾池2液位計	超聲波，測量范圍：0-6m，帶遠傳	套	1
